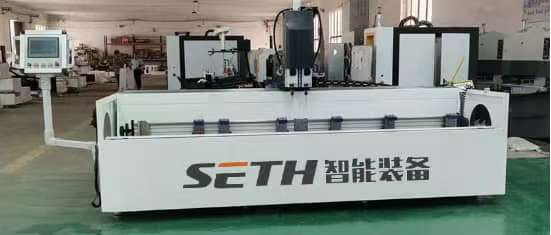

مقدمة عن آلة الحفر والطحن CNC لمقاطع الألومنيوم

2025/07/25 11:51

في مجال معالجة مقاطع الألومنيوم، تتميز آلة الحفر والطحن CNC لمقاطع الألومنيوم بكفاءة ودقة عالية. فهي تجمع بين وظائف الحفر والطحن، مما يرتقي بمستوى الأتمتة والدقة في معالجة مقاطع الألومنيوم، وتحظى بشعبية واسعة بين شركات التصنيع.

1. الوظائف

1.1 الحفر متعدد الوظائف

هذه الآلة قادرة على إجراء عمليات حفر متنوعة. يمكنها حفر ثقوب بأقطار مختلفة، من ثقوب صغيرة بقطر بضعة ملليمترات فقط إلى ثقوب كبيرة نسبيًا. بفضل نظام CNC المتطور، يمكن التحكم بدقة في موضع الحفر. سواءً كان ثقبًا واحدًا أو مجموعة ثقوب مرتبة بنمط منتظم، تُنجز الآلة أعمال الحفر بدقة عالية. علاوة على ذلك، يمكنها أيضًا التعامل مع متطلبات حفر خاصة مثل الحفر العميق والحفر العميق، مما يُلبي الاحتياجات المتنوعة لقطع العمل المختلفة.

1.2 الطحن الفعال

تتميز آلة الحفر والطحن CNC لمقاطع الألومنيوم بقدرتها الفائقة على الطحن. فهي قادرة على تنفيذ عمليات الطحن المستوي، والطحن المحيطي، والطحن الأخاديدي على مقاطع الألومنيوم. في الطحن المستوي، تُصبح أسطح مقاطع الألومنيوم ناعمة ومسطحة وذات تسطيح عالي. أما في الطحن المحيطي، فتُنتج بدقة أشكالًا معقدة وفقًا للأنماط المحددة مسبقًا، وهو أمر بالغ الأهمية لإنتاج أجزاء مقاطع الألومنيوم ذات الأشكال الخاصة. أما في الطحن الأخاديد، فتُنتج أخاديد بأحجام وأعماق وأشكال مختلفة، مما يضمن تلبية الأخاديد لمتطلبات التصميم.

1.3 المعالجة التلقائية

بفضل نظام CNC قوي، تُجري الآلة معالجةً آلية. ما على المُشغّل سوى إدخال برنامج المعالجة في النظام وفقًا لمتطلبات معالجة مقطع الألومنيوم. يتحكم النظام بعد ذلك في حركة أداة الآلة، ودوران المغزل، وتغذية الأداة تلقائيًا. أثناء المعالجة، تُبدّل الآلة الأدوات تلقائيًا، مما يُوفّر وقت تغيير الأدوات يدويًا ويُحسّن كفاءة المعالجة. بالإضافة إلى ذلك، يُمكنها أيضًا الكشف تلقائيًا عن حالة المعالجة. في حال وجود أي خلل، تُرسل إنذارًا في الوقت المناسب لضمان سلامة عملية المعالجة.

1.4 تحديد المواقع بدقة عالية

تعتمد الآلة على قضبان توجيه عالية الدقة ومسامير كروية، مما يضمن دقة حركة طاولة العمل والمغزل. تصل دقة التموضع إلى ±0.01 مم، كما أن دقة التموضع المتكررة عالية جدًا. تُمكّن هذه الدقة العالية الآلة من معالجة مقاطع الألومنيوم ذات متطلبات حجم صارمة، مما يضمن جودة ثابتة لكل قطعة مُعالجة.

2. المعلمات

2.1 نطاق المعالجة

الحد الأقصى لطول المعالجة:بشكل عام، يمكنها معالجة مقاطع الألومنيوم بطول يصل إلى 6000 مم، ويمكن لبعض الموديلات أن تصل إلى 8000 مم، مما يمكن أن يلبي احتياجات معالجة معظم مقاطع الألومنيوم الطويلة.

الحد الأقصى لعرض وارتفاع المعالجةيتراوح عرض المعالجة الأقصى عادةً بين 300 و500 مم، ويبلغ ارتفاع المعالجة الأقصى بين 200 و400 مم. هذا يسمح للآلة بمعالجة مقاطع الألمنيوم بمختلف أحجام المقاطع العرضية.

2.2 المعلمات المتعلقة بالمغزل

سرعة المغزليمكن تعديل سرعة المغزل على نطاق واسع، عادةً من ١٠٠٠ إلى ٨٠٠٠ دورة في الدقيقة. ويمكن اختيار سرعات مختلفة للمغزل وفقًا لمهام المعالجة المختلفة وأنواع الأدوات لتحقيق أفضل نتائج المعالجة.

قوة المغزلتتراوح قوة المغزل عادةً بين 3 و7.5 كيلوواط. تضمن قوة المغزل الكافية قوة قطع كافية للآلة أثناء الحفر والطحن، مما يُحسّن كفاءة المعالجة ويُقلل من تآكل الأدوات.

2.3 سعة مخزن الأدوات

يُعد مخزن الأدوات جزءًا أساسيًا من الآلة. تختلف سعته باختلاف الطراز، ويتراوح عادةً بين 8 و24 أداة. يتيح العدد الكافي من الأدوات في مخزن الأدوات للآلة إكمال عمليات معالجة متعددة باستمرار دون الحاجة إلى تغيير الأدوات يدويًا بشكل متكرر، مما يُحسّن كفاءة المعالجة بشكل كبير.

2.4 دقة تحديد المواقع

كما ذكرنا سابقًا، تتميز دقة تحديد المواقع في الآلة بارتفاعها. تتميز جميع محاور X وY وZ بأداء ممتاز في تحديد المواقع. تتراوح دقة تحديد المواقع لكل محور عادةً بين ±0.01 مم، ودقة تحديد المواقع المتكررة بين ±0.005 مم، مما يضمن دقة معالجة عالية.

3. التطبيقات

3.1 صناعة البناء

في قطاع البناء، تُستخدم مقاطع الألومنيوم على نطاق واسع في إنتاج الجدران الستارية، والأبواب والنوافذ، والدرابزين. تستطيع آلة الحفر والطحن CNC لمقاطع الألومنيوم معالجة ثقوب التوصيل، وأخاديد التركيب، وغيرها من الهياكل على مقاطع الألومنيوم هذه. على سبيل المثال، عند معالجة مقاطع الألومنيوم للجدران الستارية، يمكنها حفر الثقوب المستخدمة لتثبيت ألواح الجدران الستارية بدقة، مما يضمن ثبات وسلامة تركيب الجدران الستارية.

3.2 صناعة النقل

في قطاع النقل، وخاصةً في إنتاج السيارات ومركبات النقل بالسكك الحديدية، تُستخدم مقاطع الألمنيوم في عدد كبير من المكونات. تستطيع هذه الآلة معالجة أجزاء مقاطع الألمنيوم، مثل هياكل السيارات والأقواس الداخلية. كما يمكنها طحن أسطح التركيب وحفر ثقوب التثبيت في هذه الأجزاء، مما يضمن تركيبها بدقة مع المكونات الأخرى، مما يُحسّن الأداء العام وسلامة المركبات.

3.3 صناعة تصنيع الآلات

في صناعة الآلات، تُستخدم مقاطع الألومنيوم بكثرة في تصنيع هياكل الآلات والأغطية الواقية وغيرها من الأجزاء. تستطيع آلة الحفر والطحن CNC لمقاطع الألومنيوم معالجة هذه الأجزاء بدقة عالية. كما يمكنها طحن أسطح قضبان التوجيه على هياكل الآلات لضمان سلاسة حركة مكوناتها، وحفر الثقوب اللازمة لتركيب مختلف الملحقات، بما يلبي المتطلبات الوظيفية للآلات.
