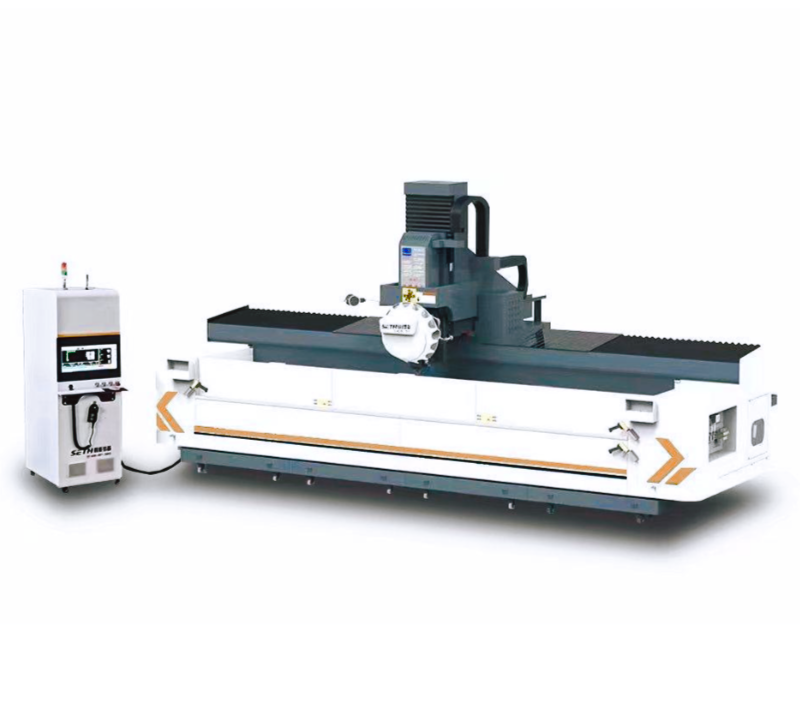

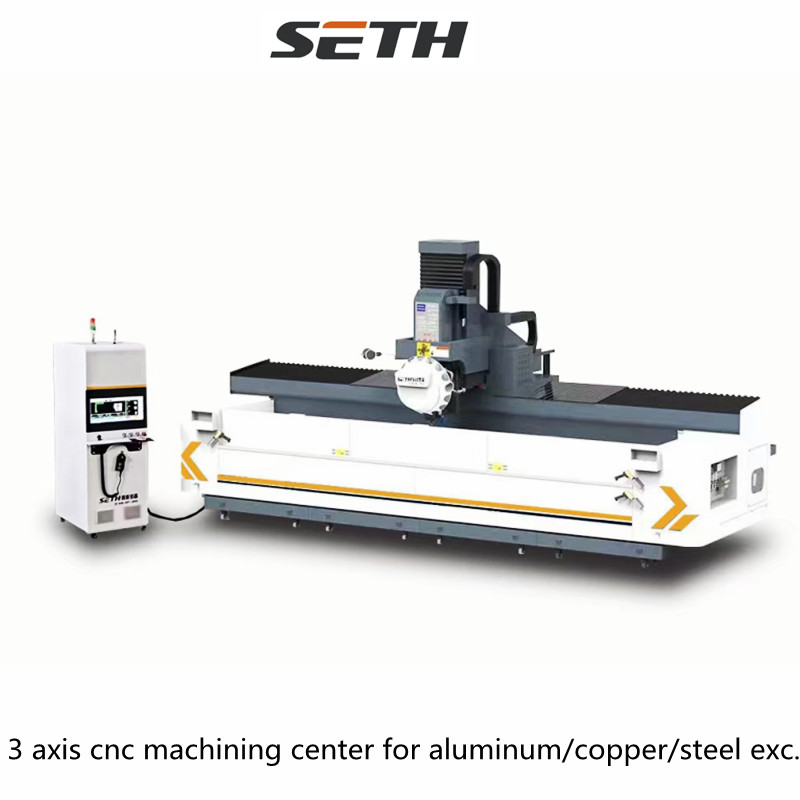

مركز تصنيع CNC للملفات الشخصية، جهاز نسخ CNC للملفات الشخصية الفولاذية

• آلة تشكيل 6500 محور ثلاثية المحاور بنظام FANUC

• يدمج مركز تصنيع ملفات التعريف CNC هذا قدرات الحفر والنقر والطحن والتشطيب.




• مجهزة بنظام FANUC Oi-MF، فهي توفر إمكانيات تصنيع عالية السرعة وعالية الدقة.

• يضمن نظام تجميع الرقائق المخصص سهولة الاستخدام ويحافظ على بيئة عمل نظيفة. وهو مناسب لمعالجة إطارات الألومنيوم خفيفة الوزن، والنحاسية، وغير المعدنية، ويوفر خيارات تخصيص مرنة لتلبية مختلف احتياجات العملاء.




• المعايير الفنية:

• | فئة المعلمة | القيمة المحددة |

• | حركة ثلاثية المحاور | 6500 × 500 × 500 مم|

• | أبعاد الطاولة | 6500 × 450 مم|

• | سرعة المغزل | 12000 دورة في الدقيقة|

• | قوة المغزل | 7.5/11 كيلو وات|

• | مخروط المغزل | BT40|

• | سعة مجلة الأدوات | 24 أداة |

• | الأبعاد الكلية | 7500 × 2750 × 2600 مم|

• معيار XMT - 6500x650

• وصف المنتج: هذه الآلة عبارة عن آلة طحن CNC ذات عمود متحرك، مزودة بنظام Fanuc Oi-MF. يسمح تصميم العمود المتحرك للعمود بتحريك المغزل والأداة على طول المحور X، بينما تتولى طاولة العمل حركات المحورين Y وZ. بالمقارنة مع الطرز ذات العمود الثابت، يمكنها معالجة قطع عمل أكبر وأطول بثبات وصلابة فائقين. كما تتيح إتمام عمليات متعددة، مثل الحفر والنقر والطحن، في جهاز واحد، مما يعزز كفاءة التشغيل بشكل كبير. كما يعزز سطح العمل المصنوع من الحديد الزهر من استقرار التشغيل.

• المواصفات الفنية:

• | فئة المعلمة | القيمة المحددة |

• | ---- | ---- |

• | أبعاد الطاولة | 6520 × 650 مم |

• | أقصى سعة تحميل للطاولة | 1600 كجم/م² |

• | حركة ثلاثية المحاور (X/Y/Z) | 6500 مم/650 مم/700 مم |

• | قوة المغزل (المقدرة / القصوى) | 13 كيلو واط / 27 كيلو واط |

• | سرعة المغزل | الحد الأقصى 10000 دورة في الدقيقة |

• | مخروط المغزل | BT40 |

• | نوع وسعات مخزن الأدوات | نوع القرص، 24 أداة |

• | وقت تغيير الأداة | 2 ثانية |

• | سرعة العبور السريعة (X/Y/Z) | 60 م/دقيقة، 28 م/دقيقة، 28 م/دقيقة |

• | قطع معدل التغذية | 15 م/دقيقة |

• | دقة تحديد المواقع (X/Y/Z) | 0.01 مم |

• | وزن الماكينة | 17000 كجم |

• | الأبعاد الكلية | 10900 × 3200 مم |

• | نظام التزييت والتبريد | تزييت أوتوماتيكي، مبرد بالماء |

•


تشغيل فائق السرعة وتغيير سريع للأدوات: تصل سرعات الحركة السريعة إلى 60 مترًا/دقيقة (المحور X) و28 مترًا/دقيقة (المحور Y/Z)، مع معدلات تغذية قطع تبلغ 15 مترًا/دقيقة. بفضل مخزن الأقراص الذي يتسع لـ 24 أداة (وقت تغيير الأداة لا يتجاوز ثانيتين)، يُقلل هذا بشكل كبير من وقت عدم القطع، مما يجعله مناسبًا بشكل خاص لسيناريوهات الإنتاج على دفعات.

مرونة عالية في الأتمتة: يدعم التكامل مع روبوتات التحميل والتفريغ، وخطوط النقل، وأنظمة إزالة الرقائق، لبناء خطوط إنتاج شبه آلية/آلية بالكامل. هذا يُقلل من التدخل اليدوي، ويُخفض تكاليف العمالة، ويُقلل من معدلات الخردة الناتجة عن الأخطاء التشغيلية البشرية.

رابعًا: سهولة التشغيل والصيانة: تقليل عوائق الاستخدام وتقليل خسائر التوقف

تشغيل بديهي، تحكم سريع: مُجهّز بأنظمة CNC مرئية مثل FANUC وشاشة لمس كبيرة، ويدعم البرمجة الرسومية وإعدادات المعلمات. يُمكن للمشغلين إتمام عملية التشغيل عن طريق استيراد الرسومات أو استدعاء برامج مُعدّة مسبقًا دون الحاجة إلى معرفة برمجية مُعقدة. تُسهّل ميزات مثل إنذارات الأعطال والنسخ الاحتياطي للمعلمات استكشاف الأخطاء وإصلاحها بسرعة.

تكاليف صيانة منخفضة، وقت تعطل ضئيل:

تتميز المكونات الأساسية (المحور، المسارات التوجيهية، براغي الكرة) بعمر تصميمي طويل مع جداول صيانة واضحة. تتضمن الصيانة الدورية تنظيفًا بسيطًا، وتزييتًا، وشدًا، مما يضمن سهولة الصيانة.

يتيح الدعم الشامل لما بعد البيع (على سبيل المثال، استجابة FANUC على مدار 24 ساعة، وإمدادات واسعة من قطع الغيار) إلى جانب خدمات الصيانة المخصصة من الشركة المصنعة حل الأخطاء بسرعة، مما يقلل من خسائر الإنتاج الناجمة عن تعطل المعدات.

خامسًا: فعالية التكلفة العالية: موازنة الإنتاج والاستثمار في تطبيقات متنوعة

بالمقارنة مع آلات التشكيل ذات 4 محاور/5 محاور، يوفر طراز 6500 ذو 3 محاور تكاليف اقتناء أقل مع تغطية أكثر من 80% من احتياجات تصنيع التشكيل القياسية (على سبيل المثال، المعالجة الخطية، وحفر الثقوب المستوية، وطحن الفتحات البسيطة)، مما يزيل تكاليف الميزات الزائدة.

بالنسبة لمصنعي الدفعات الصغيرة والمتوسطة، تُمكّن قدرات المعالجة الفعّالة هذه من تحقيق عائد استثماري سريع. أما بالنسبة للمنتجين ذوي الكميات الكبيرة، فتُعزز عمليات التشغيل المترابطة أو ترقيات الأتمتة الإنتاج، مما يُحقق فعالية كبيرة من حيث التكلفة.

باختصار، تكمن الميزة التنافسية الأساسية لآلة التشكيل ثلاثية المحاور 6500 في "قدرتها على التكيف مع المواد الطويلة، ودقتها العالية، وكفاءتها العالية، وسهولة استخدامها". فهي لا تلبي فقط احتياجات تصنيع التشكيلات القياسية لصناعات مثل البناء والأثاث والآلات، بل تتعامل أيضًا مع بعض سيناريوهات معالجة التشكيلات الدقيقة. هذا يجعلها معدة أساسية متعددة الاستخدامات واقتصادية لتصنيع التشكيلات.
