منشار قطع الألومنيوم CNC مقاس 750 مم، موردو القطع المستمر

آلة قطع الألومنيوم CNC بدون ذيل هي آلة قطع متخصصة مصممة لمعالجة مقاطع الألومنيوم، مع التركيز على توفير المواد والكفاءة العالية. تلبي هذه الآلة احتياجات معالجة مقاطع الألومنيوم في العديد من الصناعات، بما في ذلك مكونات الطاقة الجديدة والسيارات. فيما يلي تفاصيل مزاياها وخصائصها، وتعريف المنتج، والمعايير التقنية، مع عرض المواصفات باستخدام العديد من النماذج الشائعة كأمثلة:

المزايا والميزات

توفير فائق في المواد وخفض التكاليف: تكمن الميزة الأساسية في هيكلها الحاصل على براءة اختراع، والذي يسمح بإزالة الذيل، وتصميم القطع المنفصل، مما يضمن عدم وجود أي بقايا من ذيول المواد في مقاطع الألومنيوم. وبالمقارنة مع قواطع الألومنيوم التقليدية، يزيد هذا من استخدام المواد الخام بأكثر من 15%. بعض الطرز مزودة بشفرات منشار فائقة الرقة، مما يقلل من فقدان الشقوق بأكثر من 1.5 مم لكل قطع. بالنسبة للمصنعين الكبار، يُترجم هذا إلى وفورات يومية في تكاليف المواد تتجاوز 1000 يوان.

معالجة مستقرة وعالية الدقة: مُجهزة بنظام تحكم سيرفو عالي الدقة ومغزل مُصمم خصيصًا، مما يحقق دقة دوران تبلغ 0.01 مم. يتم التحكم في تحمّل أبعاد القطع باستمرار ضمن ±0.1 مم، بينما يُلبي تعامد القطع واستواءه معايير صارمة تبلغ 0.05 مم و0.1 مم على التوالي. بفضل نظام الفصل الحاصل على براءة اختراع وآلية تغذية الوسادة الهوائية، يُحقق سطح القطع نعومةً كالمرآة دون أي نتوءات تقريبًا، مما يُغني عن استخدام آلات CNC ثانوية.

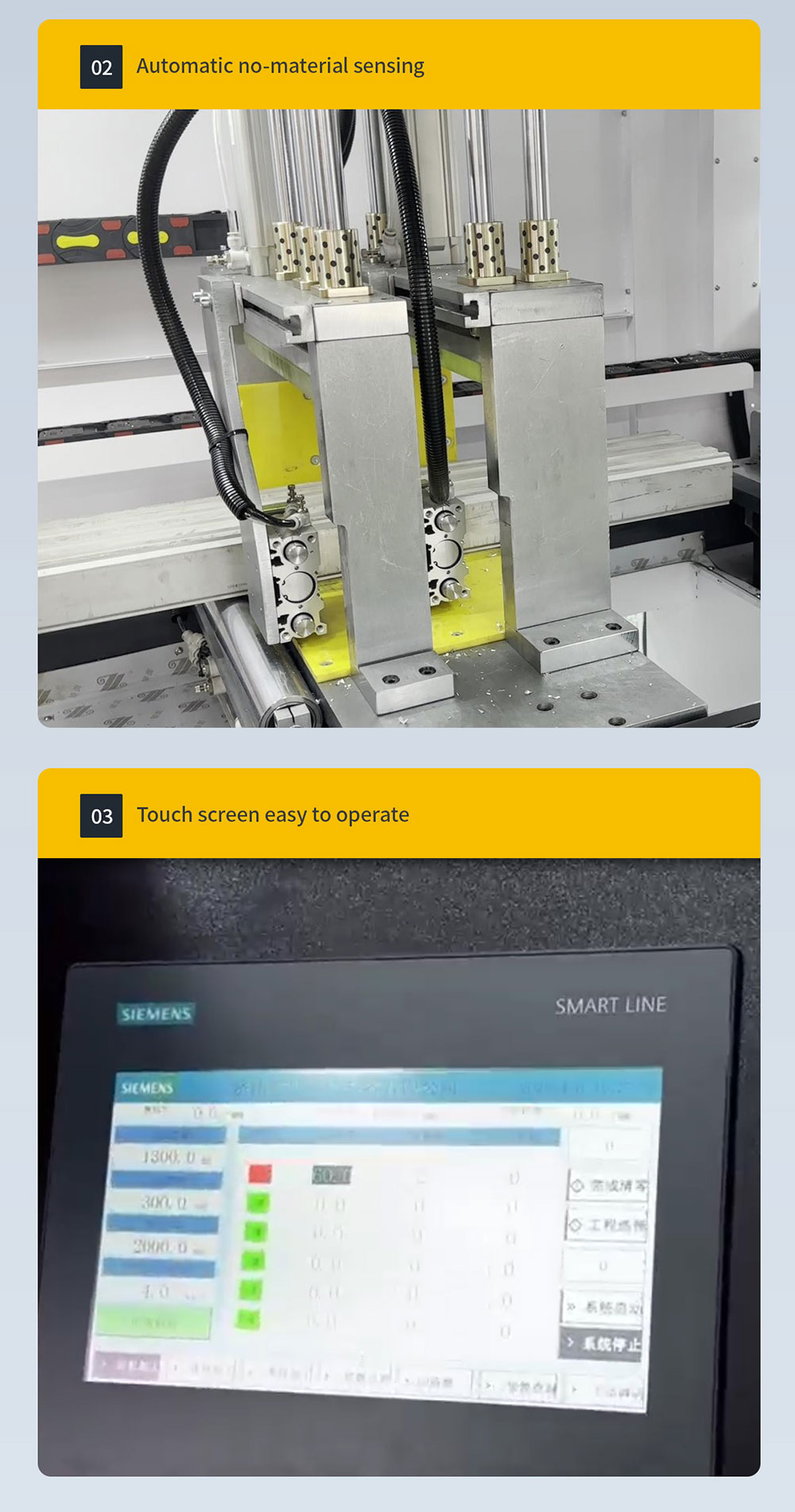

تشغيل آلي عالي الكفاءة: مزود بوحدة تحكم منطقية قابلة للبرمجة (PLC) وأنظمة تحكم رقمي حاسوبية ذكية (CNC)، يُحقق تحكمًا آليًا في جميع مراحل العملية، بدءًا من التغذية التلقائية، والتحديد، والقطع، وجمع الخردة. تزيد كفاءة الإنتاج بنسبة 30%، أو حتى 4 أضعاف، مقارنةً بالمعدات التقليدية. يدعم النظام مجموعات أبعاد مُحددة مسبقًا لاستدعاء مخططات القطع المختلفة بسرعة، ويسجل تلقائيًا وقت المعالجة وكميتها، مما يُسهّل على الشركات حساب التكاليف.

السلامة، والامتثال البيئي، والتنوع: تتميز معظم الطُرز بأغطية واقية مُغلقة بالكامل، وبعضها مُزود برغوة ماصة للصوت لتقليل الضوضاء بأكثر من 15 ديسيبل. عند استخدامها مع أنظمة التشحيم الدقيق شبه الجاف أو أنظمة جمع الغبار ثلاثية المراحل، تُقلل هذه الطُرز من هدر سوائل القطع، مع تحقيق كفاءة في جمع الغبار تزيد عن 99%، مُطابقةً بذلك معايير التصنيع الصديقة للبيئة. بالإضافة إلى ذلك، تُتيح هذه المعدات تبديلًا سريعًا للمعايير لتناسب مواد مُتنوعة مثل مقاطع الألومنيوم وقضبان النحاس، مُلبيةً بذلك احتياجات المعالجة في مُختلف الصناعات.

مقدمة المنتج

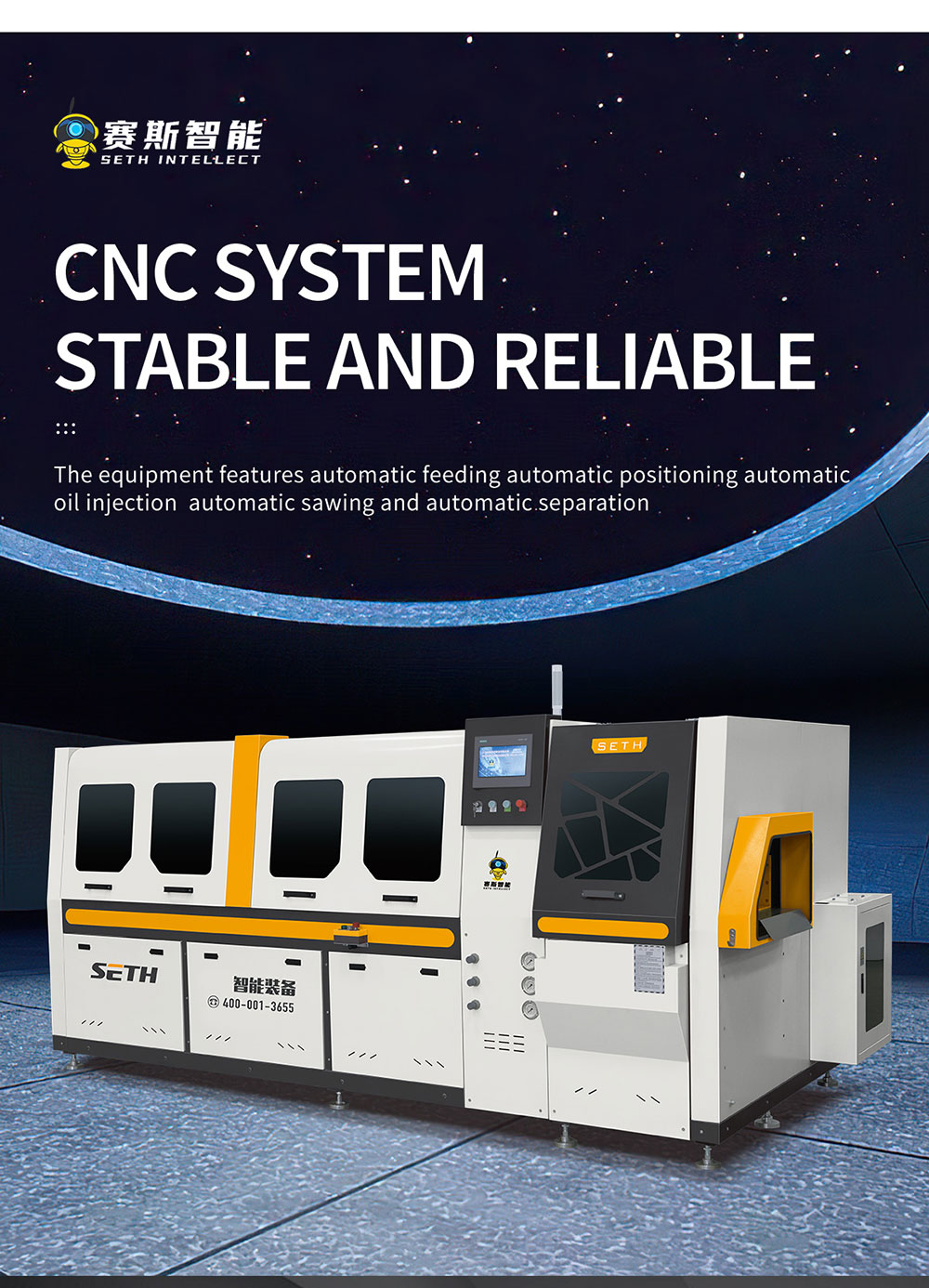

آلة قطع الألومنيوم CNC بدون ذيل هي حل قطع دقيق مُطوّر لمعالجة مشكلة هدر المخلفات وانخفاض الكفاءة في معالجة مقاطع الألومنيوم. تُستخدم على نطاق واسع في قطاعات الطاقة الجديدة، ومكونات السيارات، وأبواب/نوافذ/جدران ستائر الألومنيوم المعمارية، والطاقة الشمسية الكهروضوئية، ويتمثل ابتكارها الأساسي في دمج القطع المنفصل مع التحكم المؤازر. تُفصل طاولة النشر بواسطة محركات مؤازرة، مقترنة بآلية إزالة الذيل تلقائيًا للتخلص من الهدر من مصدره. تجمع هذه المعدات بين وظائف التغذية التلقائية، والتحديد الدقيق للمواضع، والقطع الذكي، وجمع الخردة. تدعم بعض الطرازات القطع متعدد الصفوف والشفرات، مما يعزز القدرة الإنتاجية بشكل أكبر. كما يقدم المصنعون خدمات التخصيص، مع تحسين معايير مثل ارتفاع القطع وعرضه وطول التغذية بناءً على مواصفات العميل ومتطلبات قدرة المعالجة. ويمكن حتى تصميم خطوط قطع آلية غير قياسية. كما تتميز بعض الطرازات المتطورة بتنبيهات تلقائية لنقص المواد وحفظ تلقائي لعدد القطع أثناء انقطاع التيار الكهربائي، مما يضمن تشغيلًا مستقرًا لخط الإنتاج.

المواصفات الفنية

تختلف المعايير التقنية باختلاف الشركات المصنعة والطرازات. فيما يلي مواصفات مفصلة لطرازين رئيسيين، توضح التكوينات الأساسية لهذه الفئة من المعدات:

فئة المعلمة

مصدر الطاقة 380 فولت/50 هرتز 3

قوة المحرك الرئيسي 7.5 كيلو واط 15 كيلو واط (محرك مغناطيسي دائم)

قوة محرك السيرفو - 1.5 كيلو واط + 2*0.75 كيلو واط

مواصفات القطع الارتفاع 135 مم، العرض 350 مم

معلمات شفرة المنشار القطر 500 مم،

قطر ساق المغزل 30 مم، المواصفات Ф550Ф305.0 مم، عدد الأسنان 144

طول التغذية التلقائية 1500 مم 5 - 3000 مم

دقة المغزل 0.01 مم -

دقة القطع عمودية القطع 0.05 مم، التسطح 0.1 مم -

ضغط الهواء العامل 0.6 - 0.8 ميجا باسكال

الأبعاد الكلية 3460×2030×1700 مم 6900×1600×1540 مم

وزن المعدات: حوالي 2250 كجم

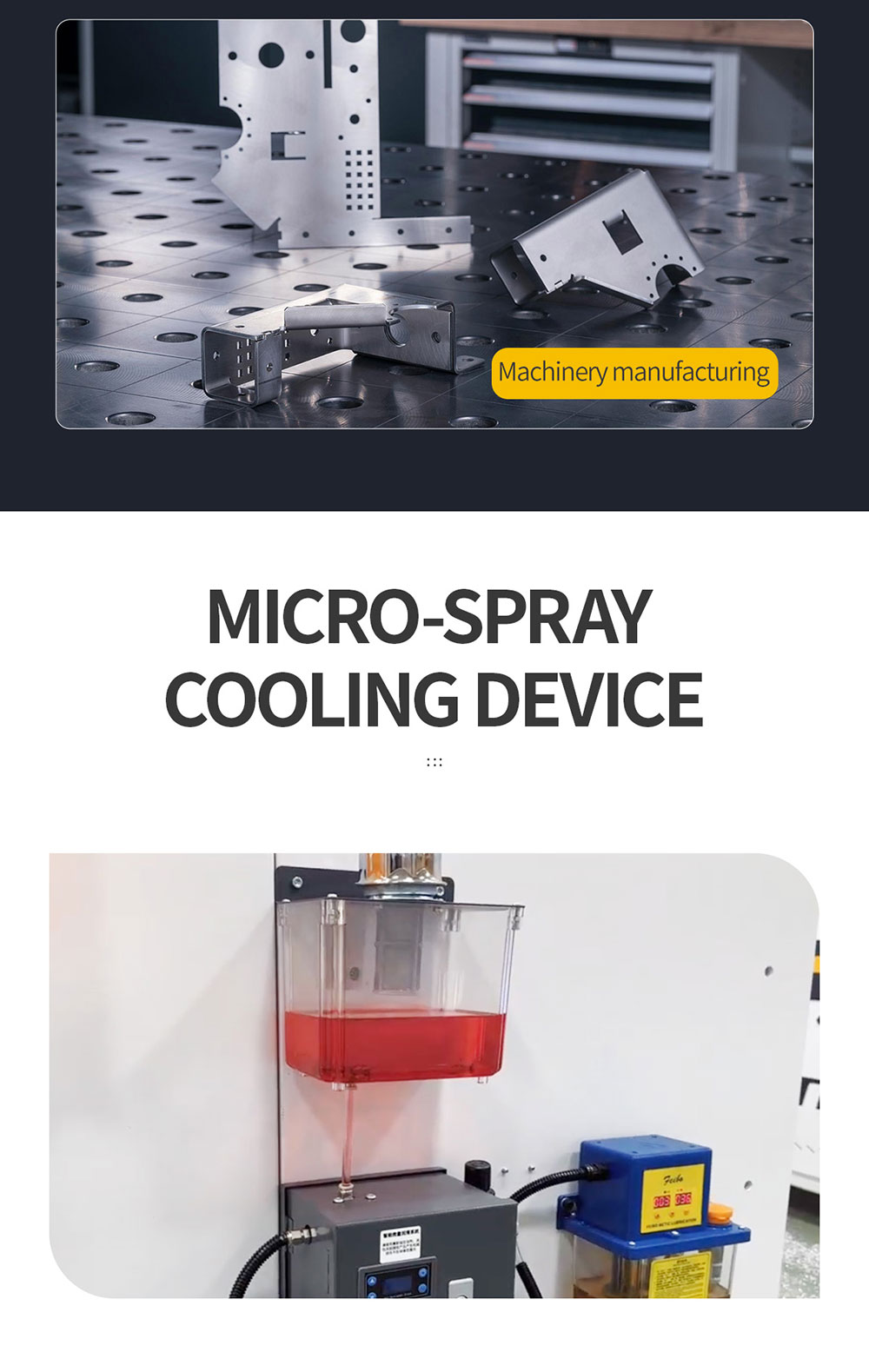

الأجهزة الخاصة: جهاز تبريد الضباب الدقيق

تتميز ماكينات قطع الألومنيوم CNC الخالية من الذيل بمزايا أساسية تتمثل في توفير المواد دون هدر، وثبات الدقة العالية، والكفاءة الآلية. وتلبي هذه الماكينات احتياجات مختلف الصناعات والمواصفات المتعلقة بمقاطع الألومنيوم وقطع المعادن غير الحديدية، مع التركيز بشكل خاص على السيناريوهات التي تتطلب استخدامًا عاليًا للمواد، ومعالجة كميات كبيرة، ومعايير دقة صارمة. وتشمل التطبيقات المحددة ما يلي:

أولا: الصناعات الأساسية المستهدفة (مرتبة حسب الأولوية حسب الطلب)

1. صناعة معالجة مقاطع الألمنيوم المعمارية (أعلى حجم)

المنتجات القابلة للتطبيق: مقاطع الأبواب/النوافذ/الجدران الستارية المصنوعة من الألومنيوم (مواد النوافذ المفصلية، مواد الأبواب المنزلقة، مسامير الجدران الستارية)، المقاطع الزخرفية المعمارية (مسامير السقف، مقاطع التقسيم)، مقاطع الدرابزين/الدرابزين المصنوعة من سبائك الألومنيوم، مقاطع إطار غرفة التشمس، إلخ.

مطابقة المتطلبات الأساسية: عادةً ما تُشترى مقاطع البناء بكميات كبيرة (دفعات فردية تتجاوز الأطنان). يُغني التصميم الخالي من النفايات عن نسبة نفايات تتراوح بين 5% و10% في المعدات التقليدية، مما يُقلل بشكل كبير من تكاليف المواد الخام. تُلبي دقة القطع (±0.1 مم) متطلبات إحكام الإغلاق والجماليات لوصلات المقاطع، بينما تُقلل الحواف الخالية من النتوءات من عمليات ما بعد الطحن.

2. صناعة الطاقة الجديدة (أسرع نموًا)

المنتجات المناسبة: مقاطع الألمنيوم لأنظمة التركيب الكهروضوئية (إطارات الطاقة الشمسية، عوارض/أعمدة التركيب)، مكونات الألمنيوم للمركبات التي تعمل بالطاقة الجديدة (أغلفة الألمنيوم لحزمة البطارية، مقاطع الألمنيوم لهيكل المحرك، مقاطع الألمنيوم لهيكل الجسم)، مقاطع الألمنيوم لإطارات معدات تخزين الطاقة، إلخ.

المتطلبات الأساسية: يتطلب قطاع الطاقة الجديد ضبطًا صارمًا لتكاليف المواد (على سبيل المثال، يتجاوز الطلب السنوي على تركيب الألواح الكهروضوئية 10 ملايين طن). يُعزز استخدام شفرات المنشار فائقة الرقة والخالية من النفايات استخدام المواد بأكثر من 15%. يُلبي القطع عالي الدقة (برأسية 0.05 مم) متطلبات التجميع من حيث الختم والمتانة الهيكلية، بينما يدعم التغذية الآلية الإنتاج الضخم (بسعة يومية تتجاوز 10,000 وحدة).

3. صناعة معالجة مقاطع الألمنيوم الصناعية

المنتجات المناسبة: مقاطع الألومنيوم للمعدات الآلية (قضبان خطوط التجميع، مقاطع الإطار)، علب الأجهزة الإلكترونية (خزائن الخادم، علب الأجهزة)، المعدات الطبية (أطر أسرة المستشفيات، عربات طبية)، وتطبيقات التخزين/الخدمات اللوجستية (عوارض الرفوف، إطارات صناديق المنصات).

المتطلبات الأساسية: تتطلب مواصفات الملفات الصناعية المتنوعة (المقاطع العرضية المعقدة، والأطوال المختلفة) تصميم معدات معيارية للتبديل السريع للمعلمات؛ وتستوعب عملية النشر متعددة الصفوف/متعددة الشفرات الطلبات عالية التردد والدفعات الصغيرة، بينما تضمن القطع الدقيق إمكانية تبادل المكونات.

4. صناعة الأثاث والمفروشات المنزلية

المنتجات المناسبة: مقاطع الأثاث المصنوعة من الألومنيوم (إطارات أبواب الخزانة، إطارات جوانب خزانة الملابس، دعامات الطاولات/الكراسي)، إطارات المنازل الذكية (أغلفة وحدات الأبواب/النوافذ الذكية، إطارات الألومنيوم لخلفيات التلفزيون)، مقاطع الألومنيوم للحمامات (إطارات حاوية الدش، مقاطع رفوف المناشف)، إلخ.

المتطلبات الأساسية: غالبًا ما تتطلب مقاطع الأثاث المنزلي مواصفات مخصصة (تفاوت الطول ± 0.2 مم). يدعم نظام CNC ذاكرة أبعاد متعددة المجموعات لاسترجاع المخطط بسرعة. تتميز أسطح القطع بأنها ناعمة وخالية من النتوءات، مما يلبي متطلبات السطح للطلاء والتجميع مباشرةً، مما يقلل من تكاليف المعالجة الثانوية.

5. الصناعات الفرعية الأخرى

مكونات السيارات: إطارات الصدمات المصنوعة من سبائك الألومنيوم، وقضبان توجيه النوافذ، ومقاطع رف السقف، وما إلى ذلك.

النقل بالسكك الحديدية: مقاطع الألمنيوم الداخلية للسكك الحديدية عالية السرعة/مترو الأنفاق (الدرابزين، إطارات فتحات التهوية).

الأجهزة الإلكترونية والأجهزة: مقاطع الألمنيوم الخاصة بمشتتات الحرارة، ومقاطع أغلفة إضاءة LED.

تجهيزات الأجهزة: مفصلات الألومنيوم، والموصلات، وملفات تعريف الأجهزة الزخرفية.

المواد القابلة للتطبيق ومواصفات الملف الشخصي

1. المواد المطبقة

المواد الأساسية: مقاطع متنوعة من سبائك الألومنيوم (سلسلة 6061، 6063، 6005، 7075، بما في ذلك قضبان الألومنيوم الصلبة، وأنابيب الألومنيوم المجوفة، ومقاطع الألومنيوم ذات الأشكال الخاصة)؛

المواد المتوافقة: مقاطع النحاس، مقاطع سبائك الزنك، مقاطع البولي فينيل كلوريد (تتطلب استبدال شفرات المنشار المتخصصة ومعلمات القطع).

2. مواصفات الملف الشخصي المتوافقة (بناءً على النماذج السائدة)

أبعاد القطع: الارتفاع ≤ 155 مم، العرض ≤ 420 مم (تمتد بعض الموديلات غير القياسية إلى الارتفاع 200 مم، العرض 500 مم)؛

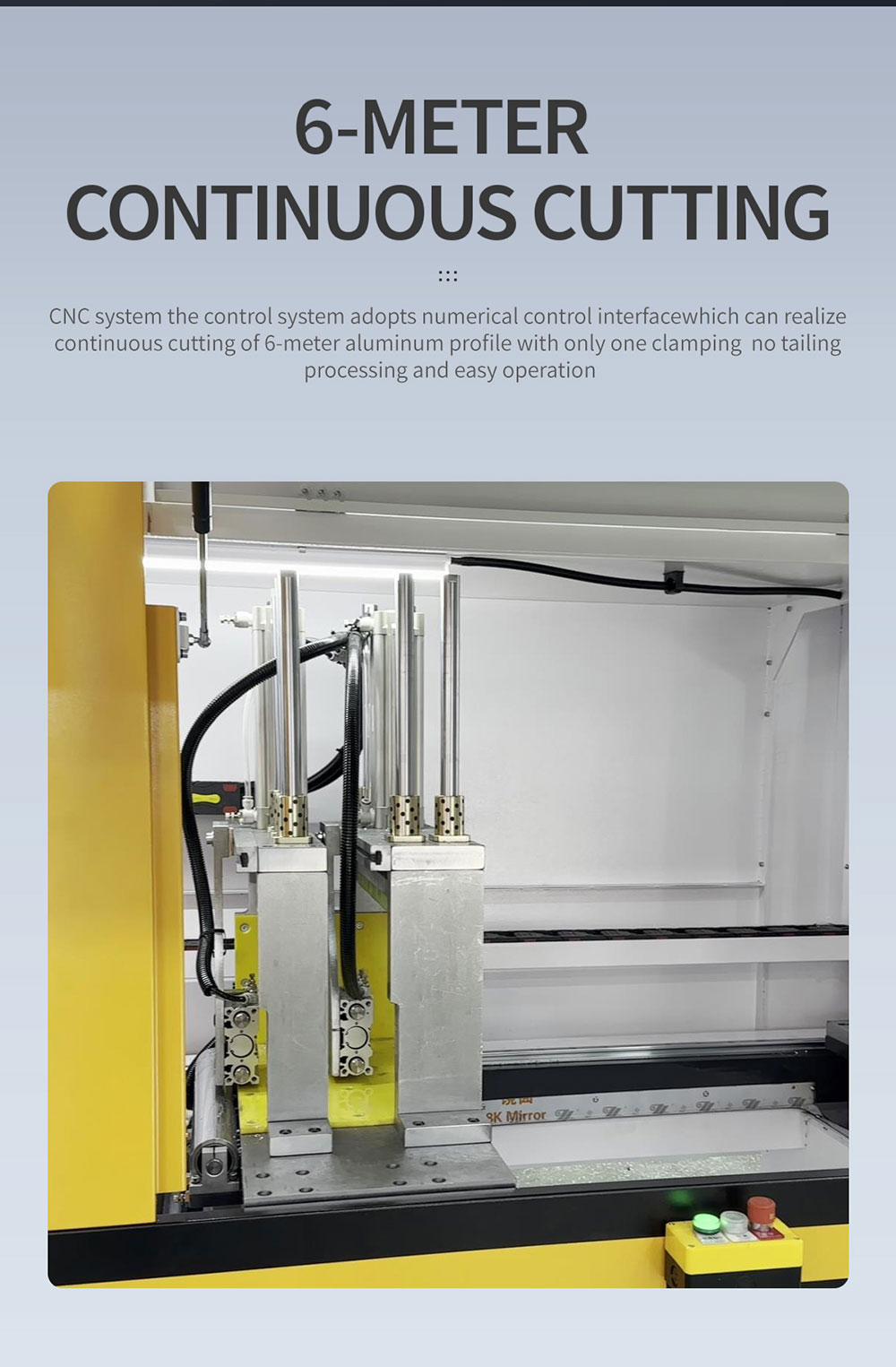

طول التغذية: 5 مم - 6000 مم (يدعم القطع بطول ثابت، والقطع المجزأ على دفعات؛ الحد الأدنى لطول القطع يصل إلى 5 مم مع عدم وجود أي بقايا خردة)؛

أنواع الملفات الشخصية: قضبان الألومنيوم الصلبة، أنابيب الألومنيوم المجوفة، الملفات الشخصية ذات الأشكال الخاصة المفتوحة/المغلقة، الملفات الشخصية متعددة الغرف، ملفات تعريف الألومنيوم ذات الجدران الرقيقة (تمنع التغذية بالوسادة الهوائية التشوه).

ثالثًا: سيناريوهات التطبيقات الأساسية

معالجة الدفعات: حجم الدفعة الواحدة ≥500 قطعة؛ صفر خردة + قطع عالي الكفاءة يقلل التكاليف بسرعة؛

المواد عالية التكلفة: توفير كبير في المواد عند معالجة سبائك الألومنيوم الممتازة (على سبيل المثال، الألومنيوم المستخدم في صناعة الطائرات 7075) أو المقاطع الكبيرة (وزن القطعة الواحدة ≥5 كجم)؛

متطلبات الدقة العالية: تحمّلات القطع ≤±0.1 مم، العمودية ≤0.05 مم، مما يتيح التجميع المباشر دون معالجة ثانوية؛

الامتثال البيئي: يلبي متطلبات الورشة فيما يتعلق بالضوضاء المنخفضة (≤85 ديسيبل)، والغبار الأدنى (≥99% كفاءة إزالة الغبار)، وانخفاض استهلاك سائل التبريد (التزييت شبه الجاف).

ملخص

تكمن القيمة الأساسية لآلات قطع الألومنيوم CNC الخالية من الذيل في "توفير المواد + كفاءة عالية + دقة عالية". وهي مناسبة بشكل خاص للصناعات التي تتأثر بتكاليف المواد وتتطلب دفعات إنتاج كبيرة الحجم (مثل البناء والطاقة الجديدة)، مع تلبية احتياجات المعالجة عالية الدقة والمخصصة (مثل المعدات الصناعية والأثاث المنزلي). تُمثل هذه الآلات أحد الأجهزة الأساسية التي تُمكّن من تحويل معالجة مقاطع الألومنيوم من عمليات "واسعة النطاق" إلى عمليات "رشيقة".
